نام تراشه: تراشه نوری ماوس
مدل تراشه ماوس: GZ-P001-STC

شرح عملکرد
تایمر / پیشخوان
تراشه صفحه کلید سه شمارنده / شمارنده 16 بیتی T0 ، T1 ، T2 را فراهم می کند.می توان از هر یک به عنوان شمارنده عمومی استفاده کرد.هنگامی که از T0 / T1 / T2 به عنوان تایمر استفاده می شود ، واحد زمانی که برای تحریک تایمر استفاده می شود چرخه ماشین است.چرخه ماشین برابر با 12 یا 6 چرخه نوسان است ، بسته به اینکه کاربر تراشه را در حالت 12T یا 6T تنظیم کند.هنگامی که T0 / T1 / T2 به عنوان شمارنده استفاده می شود ، رویداد شمارش پین مربوطه T0 / T1 / T2 تغییر سطح پایین به سطح پایین است. " هنگامی که نتیجه از 1 به 0 است ، تراشه 1 به شمارنده حساب می کند. لازم به ذکر است که هنگام کار به عنوان شمارنده ، پالس پالس بالا یا پالس پایین پین T0 / T1 / T2 باید بیشتر از یک باشد چرخه ماشین. دو ثبت خاص برای پیکربندی T0 و T1 وجود دارد. آنها TMOD هستند ، TCON دارای دو ثبات ویژه برای پیکربندی T2 است. آنها T2MOD ، T2CON هستند
پورت سریال (UART)
پورت سریال تراشه ماوس دوطرفه است ، می تواند همزمان داده ارسال و دریافت کند.داده های ارسالی و دریافتی از همان ثبت ویژه SBUF استفاده می کنند.در واقع دو ثبت SBUF در داخل تراشه وجود دارد ، یکی برای ارسال و دیگری برای دریافت.پورت سریال می تواند در 4 حالت مختلف کار کند.
حالت 0
معمولاً این حالت صرفاً برای گسترش درگاه ورودی / خروجی تراشه استفاده می شود.در این حالت ، هر دو دریافت و ارسال داده از طریق پین RXD عبور می کنند و TXD از یک ساعت تغییر همزمان خارج می شود.آنچه ارسال یا دریافت می شود داده های 8 بیتی است که ابتدا کمترین بیت را دارد و نرخ باود آن در 1/12 ساعت MCU ثابت می شود.
حالت 1
ارسال از طریق پین TXD یا دریافت فریم داده 10 بیتی از طریق پین RXD.فریم داده شامل 1 بیت شروع (0) ، 8 بیت داده و 1 بیت توقف (1) است.پس از اتمام دریافت ، بیت توقف در RB8 SCON ذخیره می شود.نرخ باود (حالت 1) = 2 SMOD X (میزان سرریز T1) / 32 یا = میزان سرریز T2 / 16
حالت 2
از طریق پین TXD ارسال کنید یا قاب داده 11 بیتی را روی پین RXD دریافت کنید.فریم داده شامل 1 بیت شروع (0) ، 8 بیت داده ، 1 بیت 9 قابل برنامه ریزی و 1 بیت توقف (1) است.هنگام ارسال ، بیت 9 از TB8 SCON می آید.هنگام دریافت ، رقم 9 در TB8 SCON ذخیره می شود.نرخ باود می تواند 32/1 یا 64/1 فرکانس ساعت باشد.نرخ باود (حالت 2) = 2SMOD X OSC / 64
حالت 3
حالت 3 یکسان است با این تفاوت که نرخ باود با حالت 2 متفاوت است. نرخ باود (حالت 3) = 2SMOD X (میزان سرریز T1) / 32 یا = میزان سرریز T2 / 16 برای همه حالت ها ، ارسال نامه به SBUF شروع به ارسال می کند.برای حالت 0 ، اگر RI = 0 و REN = 1 ، دریافت شروع می شود.برای حالت های دیگر ، اگر REN = 1 و یک بیت شروع معرفی شود ، یعنی اگر لبه سقوط وجود داشته باشد ، دریافت شروع می شود.
حالت خاموش شدن
کاربر PCON.1 را تنظیم می کند تا تراشه وارد حالت خاموش شود.در حالت خاموش شدن ، ساعت تراشه متوقف می شود.حافظه داخلی و SFR تراشه بدون تغییر باقی مانده است.روش بیدار شدن از خواب می تواند تنظیم مجدد سخت افزار یا وقفه های خارجی / INT0 ، / ITN1 ، / INT2 و / INT3 باشد.هنگام بازنشانی سخت افزار ، توجه داشته باشید که حداقل پین RESET را برای بیش از 10 میلی ثانیه بالا نگه دارید تا ساعت تثبیت شود.برنامه از آدرس 0x0000 شروع به اجرا می کند.اگر یک بیدار شدن از وقفه خارجی باشد ، برنامه به بردار وقفه می پرد و پردازش وقفه را انجام می دهد.برای استفاده از وقفه خارجی برای بیدار شدن ، قبل از ورود به حالت خاموش کردن باید وقفه خارجی را به درستی تنظیم کنید.

وضعیت پین کردن در حالت IDLE و حالت خاموش شدن:

پارامترهای الکتریکی ماوس بی سیم:

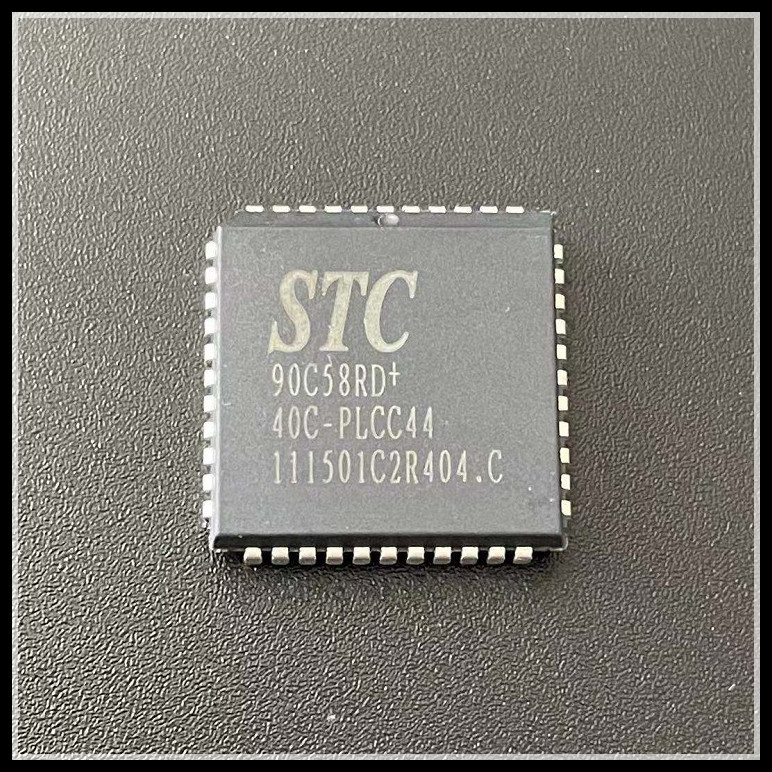

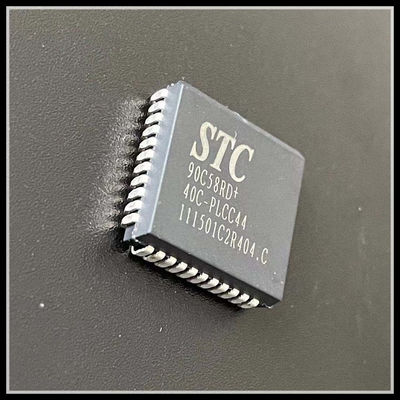

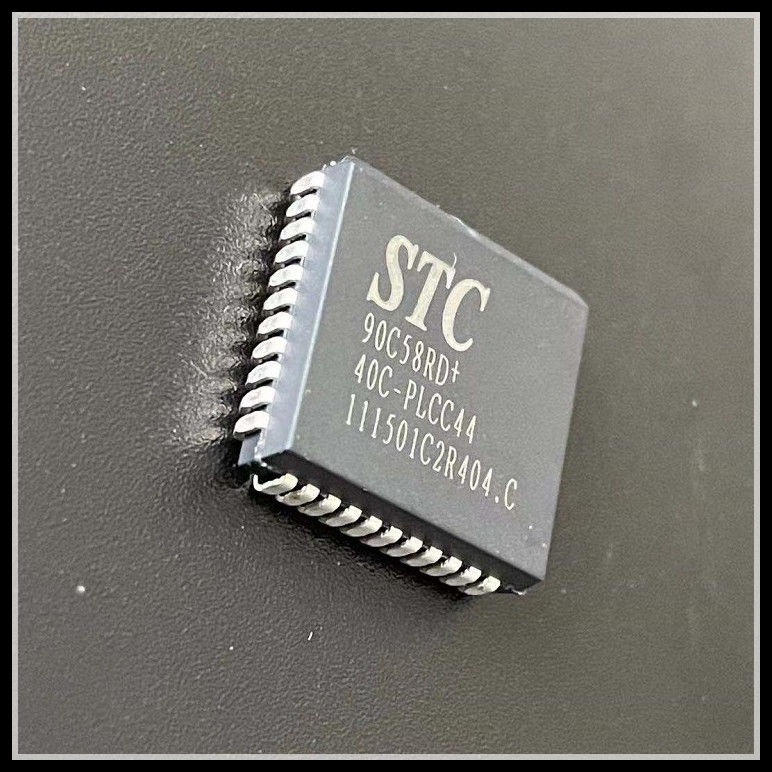

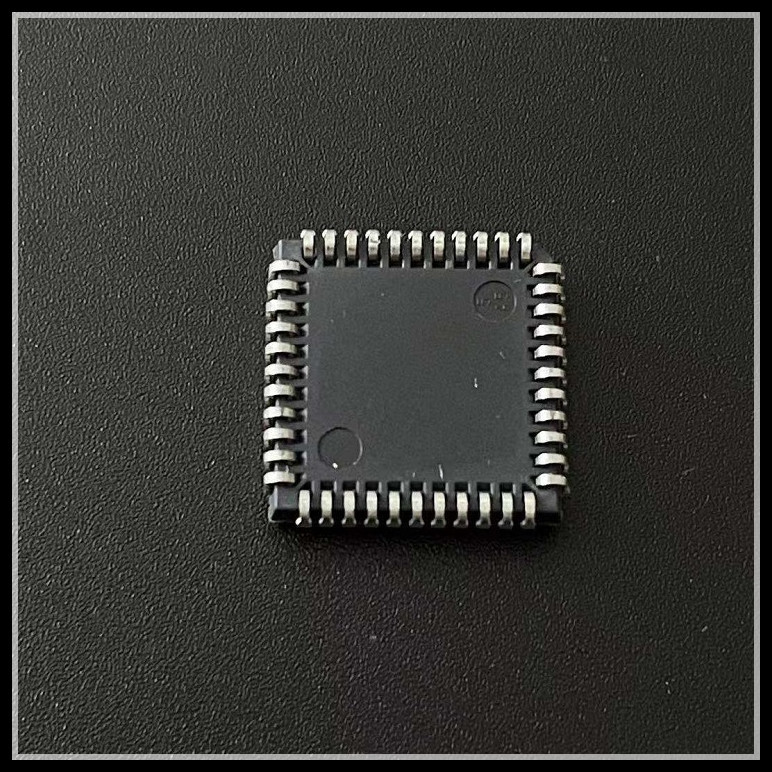

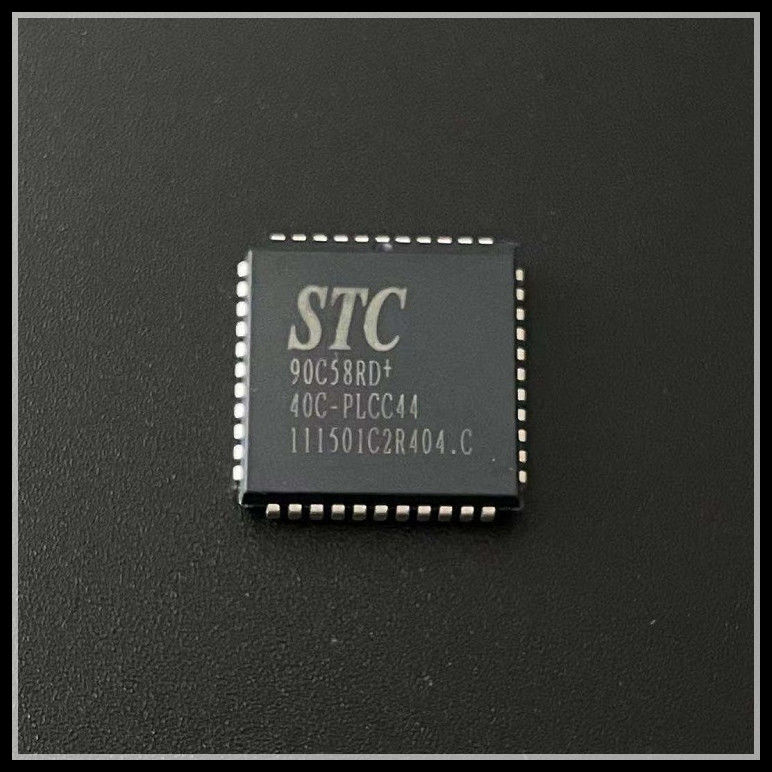

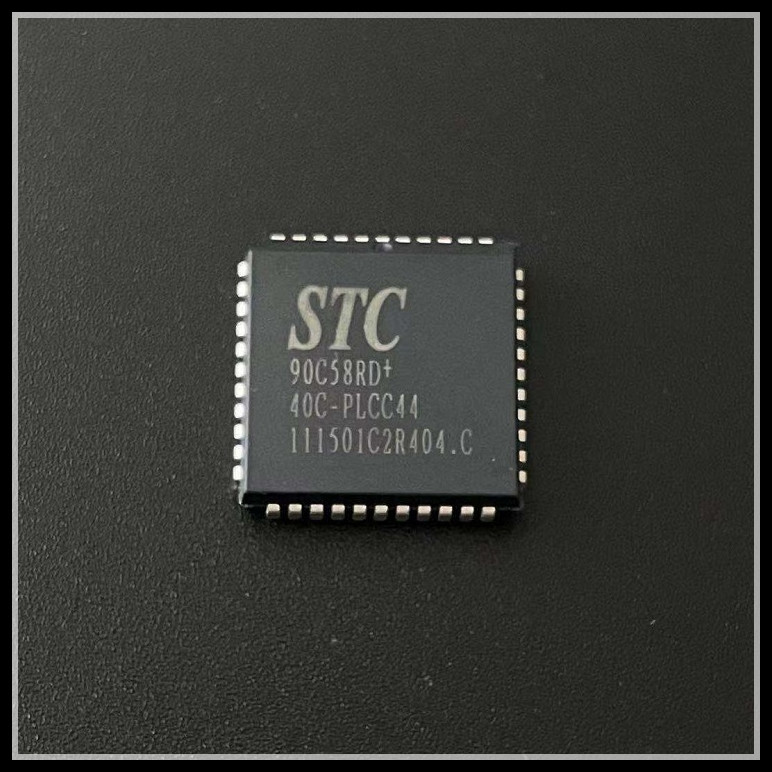

ارائه تصویر محصول:
