بی سیم USB 3.2V تراشه ماوس نوری با مدارهای مجتمع 3204 3205 IC

نام محصول IC: تراشه ماوس بی سیم نوری
مدل محصول تراشه: GZ-P001-KA8
توضیحات محصول مدار مجتمع: KA8 یک تراشه ماوس نوری کاملاً یکپارچه با رابط USB است که از فناوری ساخت پیشرفته تر و توانایی حساسیت به نور بهتر استفاده می کند ، که می تواند جایگزین تراشه های فاز اصلی 3205 و 3204 شود.
کاربرد محصول: ماوس نوری USB بی سیم ؛

نمودار طرح پین تراشه:

شرح پین تراشه:

ویژگی های تراشه ماوس بی سیم:
1. منبع تغذیه تنها ، دامنه منبع تغذیه: 1.7 ولت تا 3.2 ولت
2. فناوری پیش بینی جابجایی نوری دقیق
3. حسگر حرکت 2 بعدی بسیار خوب
4. از سرعت حرکت بسیار سریع پشتیبانی کنید
5. حداکثر سرعت حرکت: 28 اینچ / ثانیه
6. CPI تا 1600
7. هنگامی که ورزش نمی کنید ، بلافاصله وارد حالت صرفه جویی در انرژی شوید
8- انتقال داده ها از طریق رابط سریال انجام می شود
9. تایمر کم مصرف داخلی (LPT) ، دو حالت sleep1 / sleep2 وجود دارد
10. ماوس را می توان با پین MOTSWK بیدار کرد و سنسور می تواند از حالت خواب بیدار شود
11. مقاومت محدود کننده جریان LED: 68 اهم -470 اهم (بسته به راه حل واقعی برای تعیین مقاومت) ، توصیه می شود: 100 اهم

مشخصات:
ولتاژ عملیاتی منبع تغذیه: 1.73V ~ 1.94V (کوتاه VDD و AVDD) 2.2V ~ 3.2V (VDD) لنز نوری: 1: 1 سرعت: 28 اینچ / ثانیه CPI: 400/500/600/800/1000 (پیش فرض) / نرخ فریم CPI / 1200/1600: 3000 فریم در ثانیهجریان عملیاتی معمولی:
2mA @ حرکت موش (طبیعی)
300uA @ موش حرکت نمی کند (Sleep1)
60uA @ موش حرکت نمی کند (Sleep2)
7uA @ power down mode

خواندن و نوشتن ثبت نام رابط SPI:
ثبت نامها در بخش آدرس 0X00 0X0E را می توان مستقیماً خواند و نوشت.
ثبات های خواندن و نوشتن در بخش آدرس 0X10 ~ 0X7F باید ابتدا رجیسترهای محافظت از خواندن و نوشتن را باز کند ، یعنی دو رجیستر زیر را پیکربندی کنید (به طور کلی در برنامه ها استفاده نمی شود)
0X5A را به 0X09 بنویسید ؛
0X9A را به 0X5B بنویسید.
یک اسیلاتور با فرکانس حدود 24 مگاهرتز در داخل V108 وجود دارد که می تواند از طریق ثبت تنظیمات انتخاب شود.پیکربندی خاص به شرح زیر است: ابتدا محافظت در برابر نوشتن را روشن کنید
Reg0X51 = 0x0B برای انتخاب مقاومت خارجی است ، Reg0X51 = 0x09 برای انتخاب مقاومت داخلی است ،
Reg0X53 ثبت تنظیم مقاومت داخلی است.وقتی Reg0X53 = 0x00 ، بیشترین فرکانس است و وقتی Reg0X53 = 0x7f ، فرکانس کمترین است.مقدار پیش فرض Reg0X53 = 0x48.

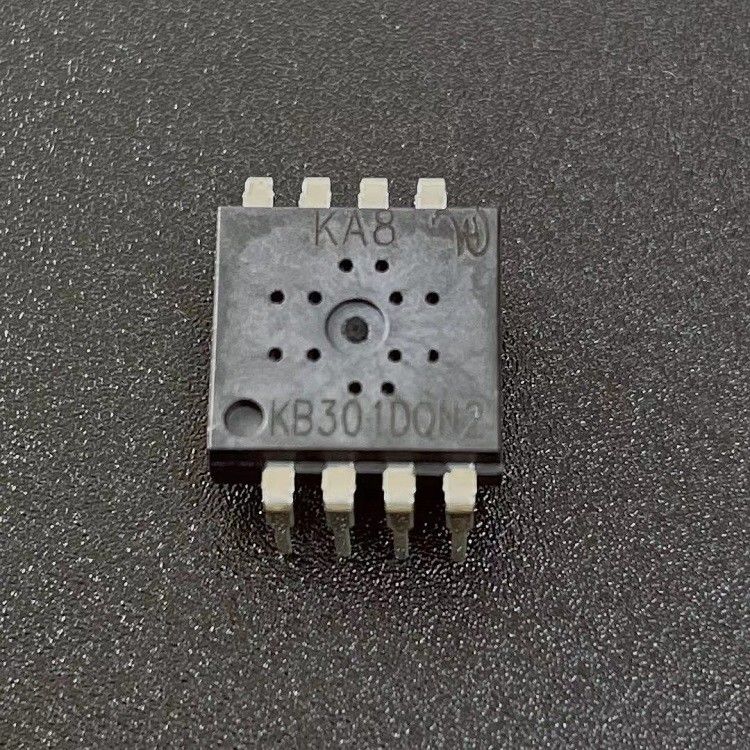

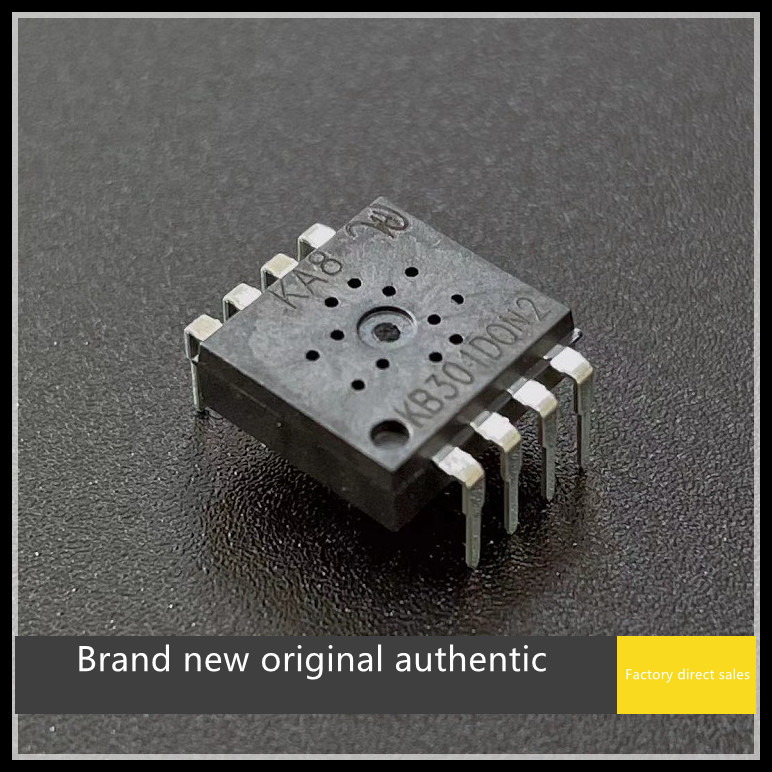

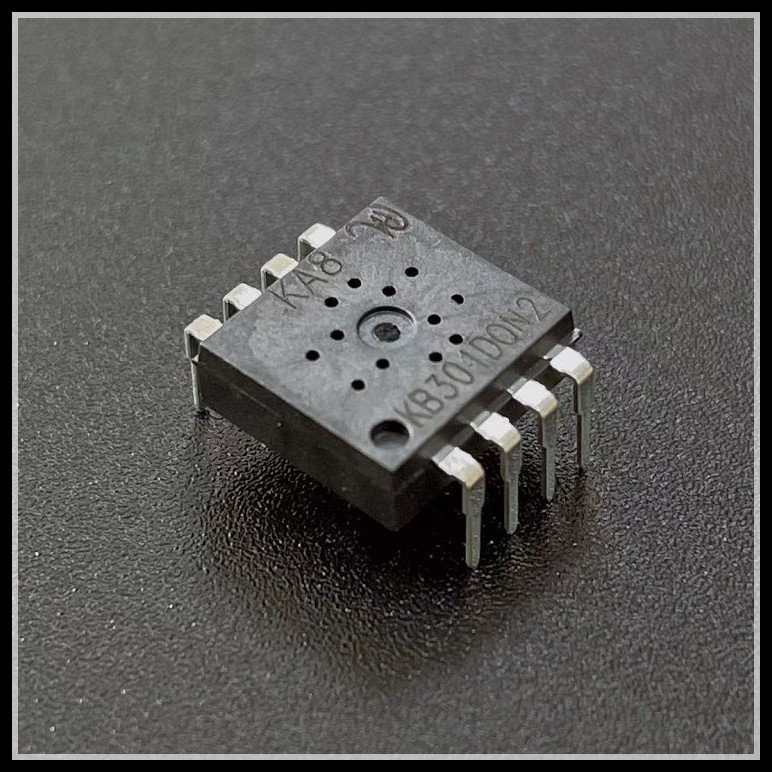

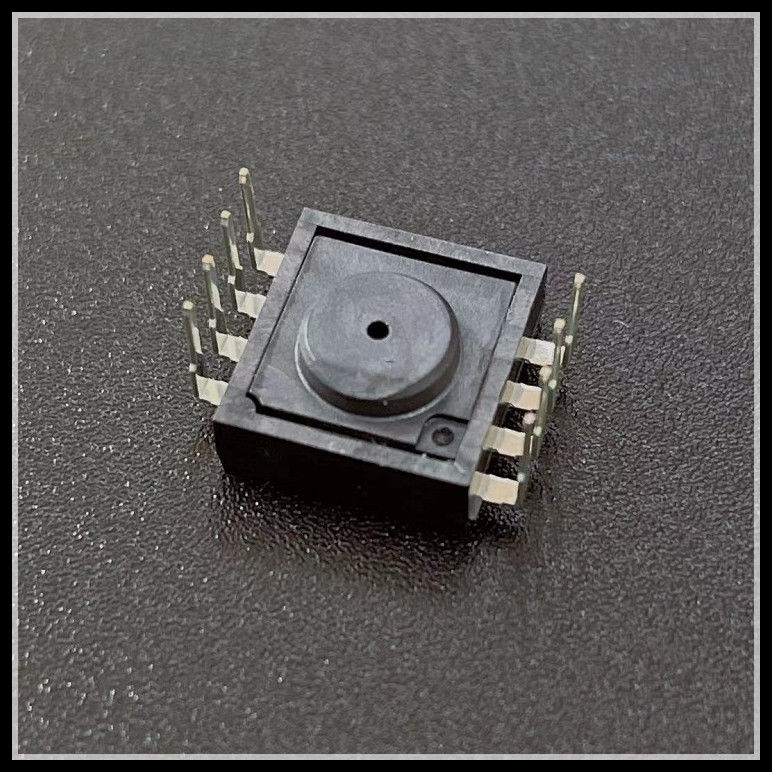

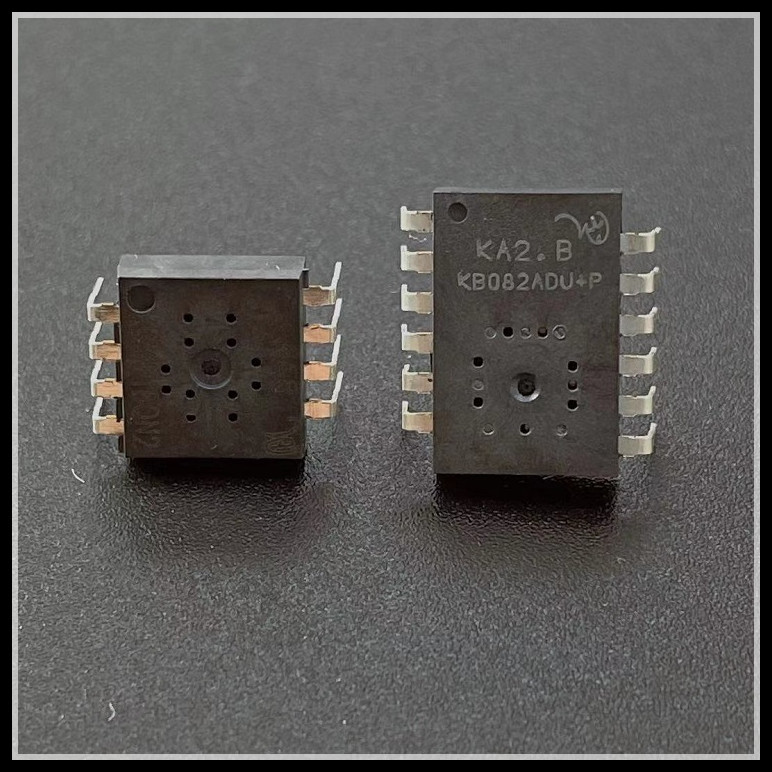

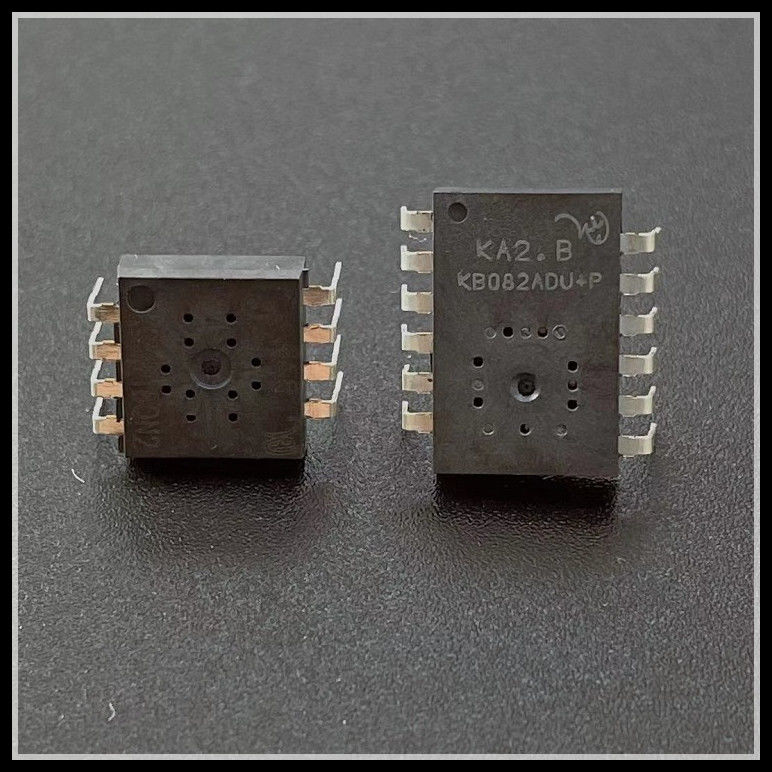

تصویر تراشه:
