رابط USB تراشه بی سیم ماوس بی سیم مجتمع برای مدل 2636 2633

2636 2633 2634 2637 تراشه های مدار مجتمع برای ماوس سیمی

نام تراشه: تراشه نوری ماوس
مدل تراشه ماوس: GZ-P001-KA3.B
توضیحات محصول تراشه ماوس دار: KA3.B یک تراشه ماوس نوری کاملاً یکپارچه با رابط USB است که از فناوری ساخت پیشرفته تر و توانایی حساسیت به نور بهتر استفاده می کند.
ویژگی های اصلی:
. رابط USB
. منبع تغذیه 5 ولت
● سازگار با ماوس Microsoft IntelliMouse 3D.
● از سیستم عامل های Microsoft Windows 7، 8، 10، XP، 2000، ME و 98 پشتیبانی کنید
with با Microsoft WHQL و USB-IF مطابقت داشته باشید
support پشتیبانی از دکمه: چپ ، مرکز ، راست ؛رمزگذار مکانیکی محور Z را پشتیبانی می کند
setting تنظیم DPI: 800/1200 DPI می تواند به طور ثابت تنظیم شود ، پیش فرض 1200 است
circuit مدار مدیریت توان داخلی
● مدار درایو داخلی ساخته شده است
● مقاومت محدود کننده جریان داخلی LED
integration ادغام بالا ، چند عنصر خارجی
● مطابق با دستورالعمل ROHS
● بسته DIP12

نمودار طرح پین تراشه

تنظیم DPI تراشه ماوس: پین DPI ، برای تنظیم مقدار DPI استفاده می شود ، موارد زیر برای معرفی استفاده از پین DPI به سه حالت تقسیم می شود.
تنظیم 1200 DPI: این حالت حالت پیش فرض است ، از روش مقاومت کششی داخلی استفاده می شود ، یا می توان یک مقاومت کششی 51k اهم را نیز متصل کرد.وقتی IC روشن است ، وضعیت این پین را بررسی کنید و متوجه شوید که هیچ سطح خارجی متصل نیست یا یک مقاومت کششی 51k اهم متصل است ، DPI داخلی را روی 1200 تنظیم کنید. نمودار مدار برنامه کاربردی معمولی ، همانطور که در شکل نشان داده شده است زیر نمایش:

ویژگی های اصلی تراشه ماوس دار:
1. رابط USB ، رابط PS2
2. منبع تغذیه 5 ولت
3. سازگار با ماوس Microsoft IntelliMouse 3D.پشتیبانی از سیستم عامل های Microsoft Windows Vista، XP، 2000، ME و 98
4. سازگار با Microsoft WHQL و USB-IF
5. پشتیبانی از دکمه: چپ ، مرکز ، راست ؛تنظیم کننده مکانیکی رمزگذار محور Z پشتیبانی از DPI: 800/1200 را می توان به طور ثابت تنظیم کرد
6. DPI ، همچنین می توانید بین 400 ، 800 ، 1200 ، 1600 به صورت پویا جابجا شوید
7. با حالت خواب و عملکرد بیدار خودکار
8. ساخته شده در مدار مدیریت قدرت.
9. مدار ساخته شده درایو LED
10. بدون طراحی نوسان ساز کریستال خارجی
11. یکپارچه سازی بالا ، تعداد کمی از اجزای خارجی
12. با دستورالعمل ROHS مطابقت داشته باشید
13. بسته DIP12

پارامترهای الکتریکی ماوس بی سیم:

شرح:
1: در طی فرایند طرح PCB ماوس ، فاصله بین پایه زمین IC و زمین خازن باید تا حد ممکن کوتاه باشد و سیم زمین باید تا حد ممکن مس باشد
2: در برنامه های DPI ، هنگام سوئیچینگ پویا ، انتهای دیگر دکمه زمین است و نمی تواند به منبع تغذیه 5 ولت متصل شود

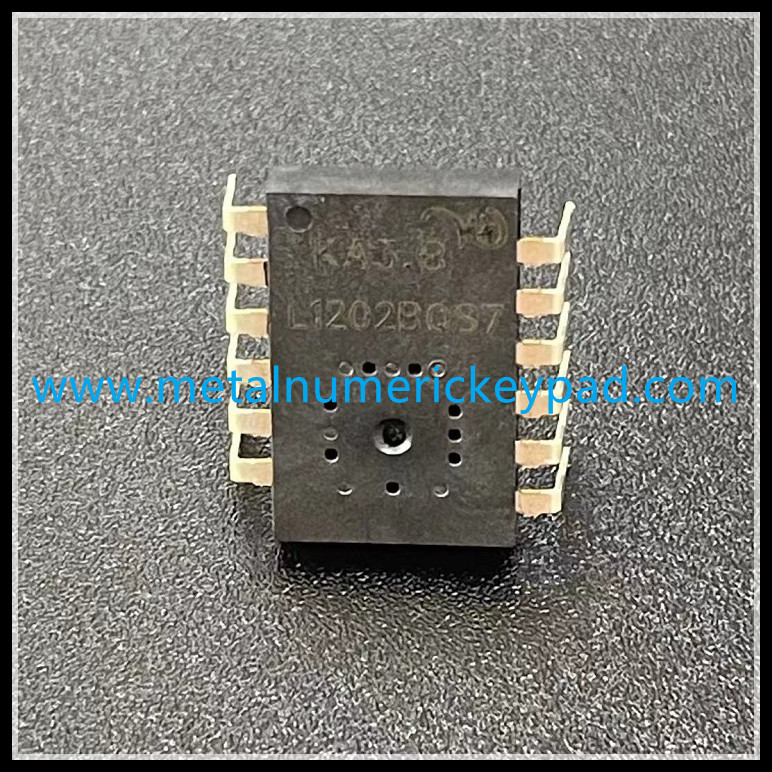

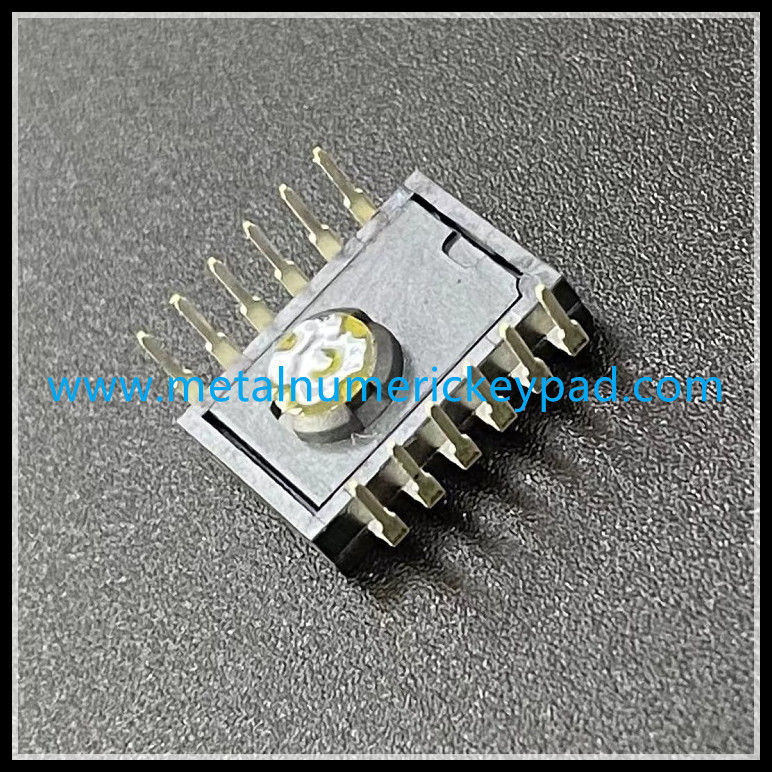

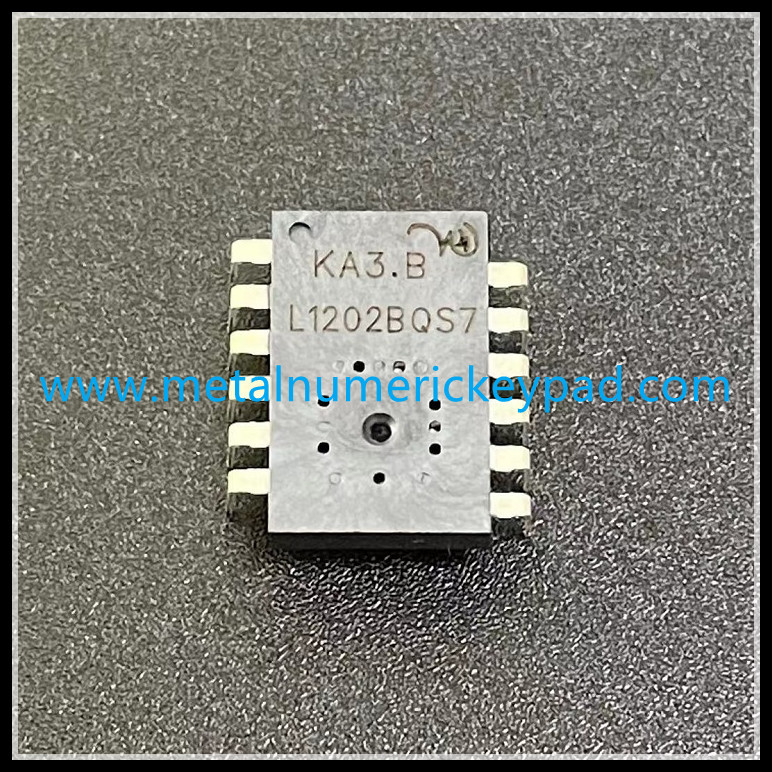

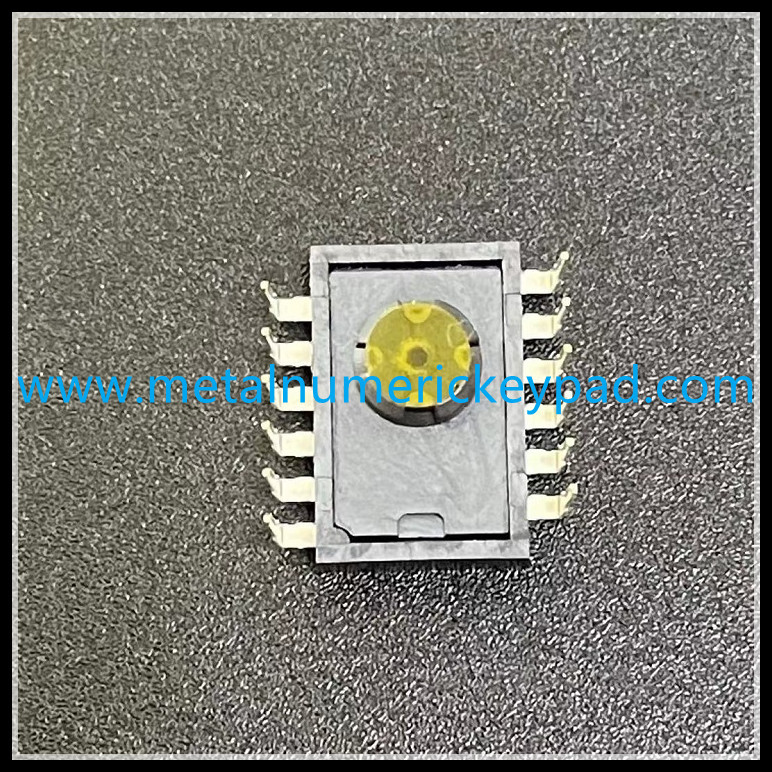

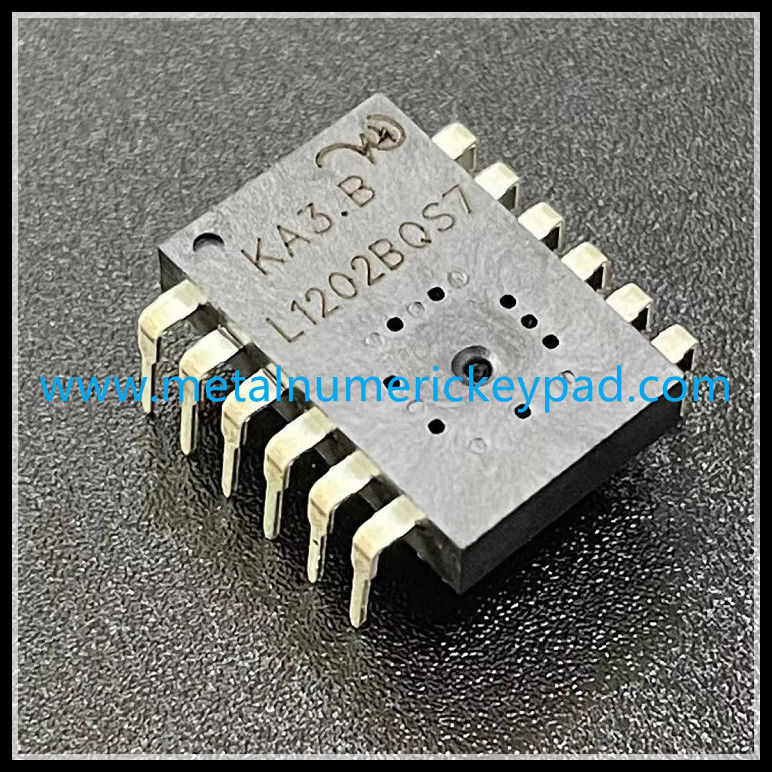

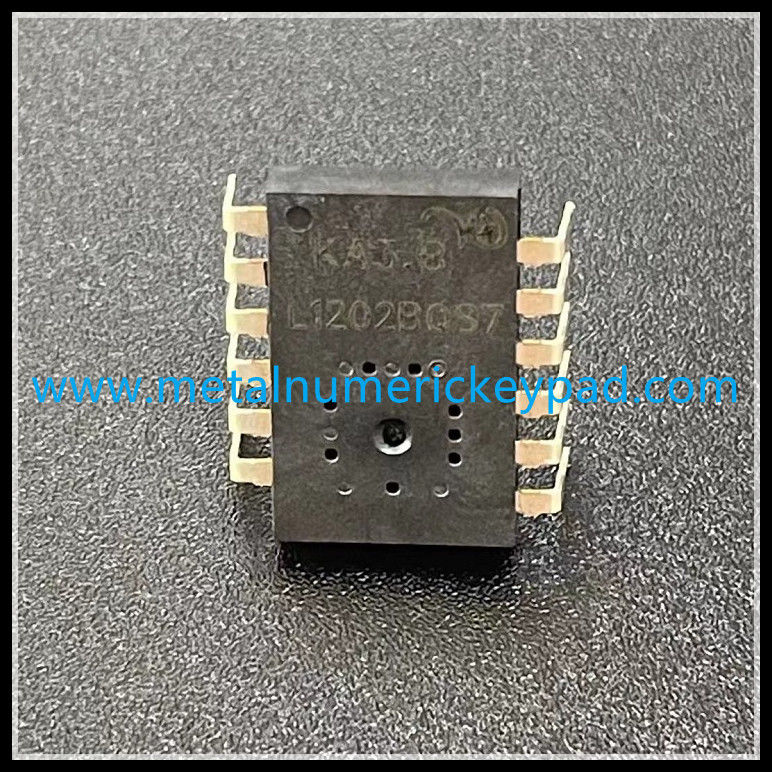

ارائه تصویر محصول:
