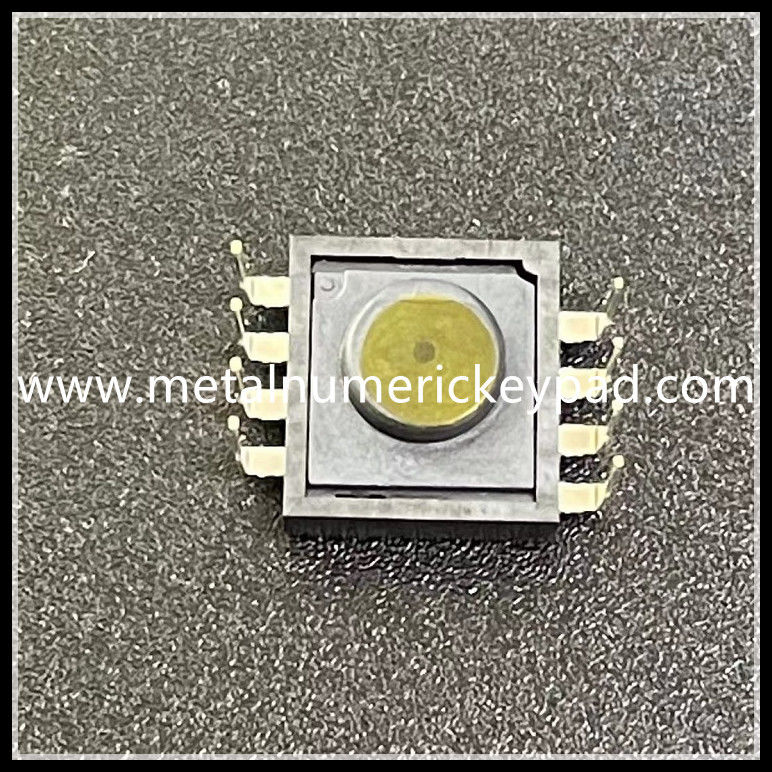

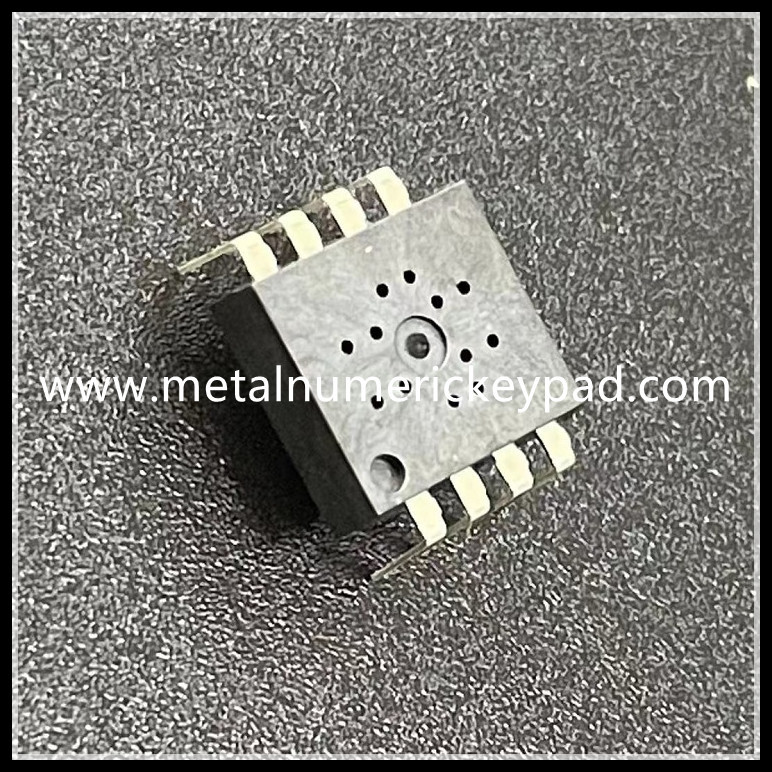

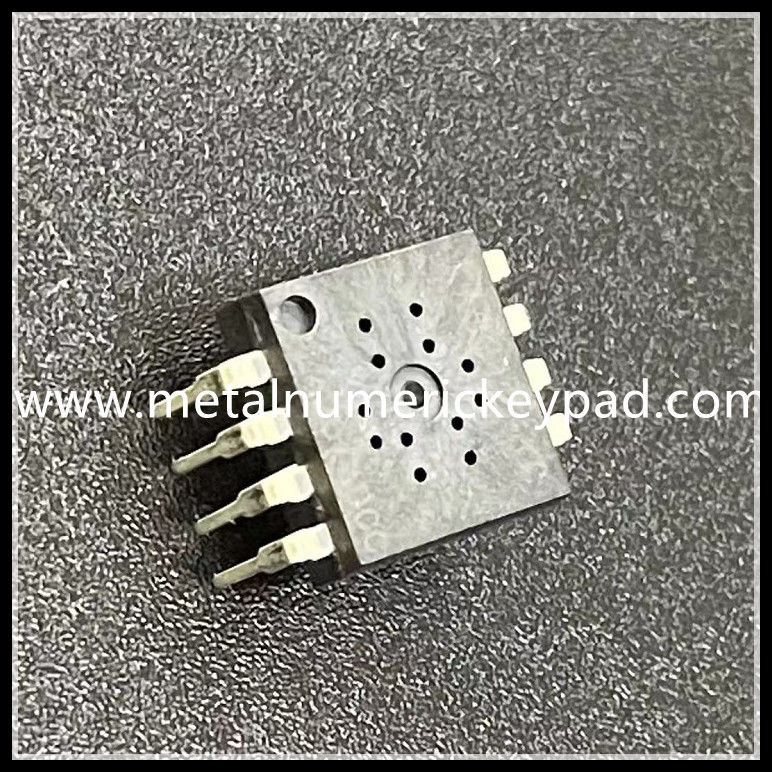

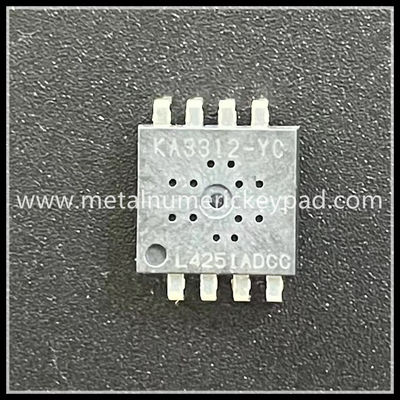

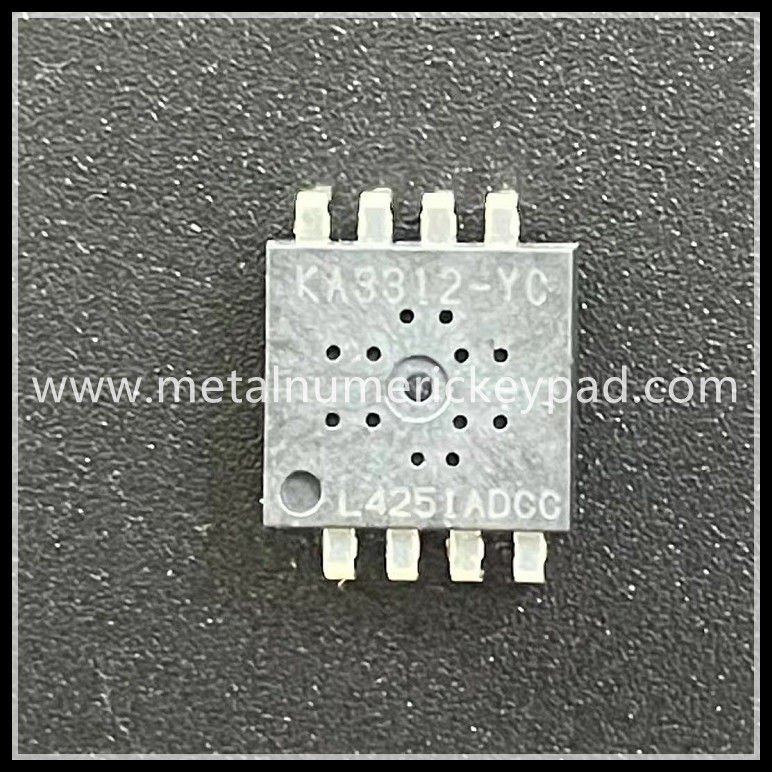

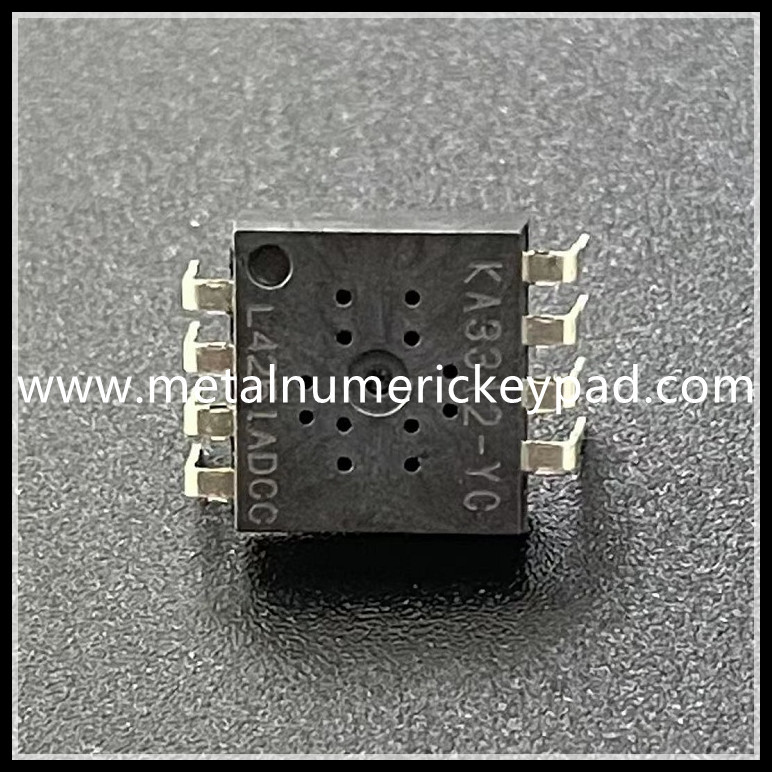

تراشه ماوس بی سیم مدار مجتمع 2.7V IC مدل 3204 3205

نام محصول: تراشه ماوس بی سیم
مدل محصول: GZ-P001-KA3312

امکانات

● منبع تغذیه سیگنال
range محدوده قدرت 2.1V -3.3V
. فن آوری پیش بینی جابجایی نوری دقیق
. رابط سریال SPI 3 سیم دار (پیش فرض) یا 2 سیم قابل انتخاب
length طول داده حرکت 8 بیتی (پیش فرض) یا 12 بیتی قابل انتخاب برای Delta_X و Delta_Y
resolution وضوح قابل انتخاب تا 4000cpi با 47 cpi / مرحله (بر اساس بزرگنمایی لنز x1)
speed سرعت ردیابی تا 30ips (اینچ / ثانیه) و شتاب 10g
tim تایمر کم مصرف داخلی (LPT) ، مدل های sleep1 / sleep2 / sleep3
control کنترل نرخ فریم تطبیقی ​​برای صرفه جویی در انرژی اضافی در حین حرکت با سرعت های مختلف
resistance مقاومت محدود کننده جریان LED 0-68 Ω (تعیین توسط صفحه واقعی) ، 33 اهم را توصیه کنید.
● بسته DIP8

شرح
KA3312 یک سنسور تصویر نوری پردازش شده با CMOS با عملکرد بالا و بسیار کم با مدارهای پردازش تصویر دیجیتال یکپارچه است.این فناوری مبتنی بر یک فناوری ناوبری نوری است که با به دست آوردن نوری تصاویر سطحی متوالی (فریم) و تعیین ریاضی سرعت ، جهت و میزان حرکت ، تغییرات موقعیت را اندازه گیری می کند.اطلاعات delta_X و delta_Y جابجایی در رجیسترهایی موجود است که از طریق رابط سریال SPI قابل دسترسی هستند.یک کنترل کننده میزبان داده ها را از رابط سریال SPI قبل از ارسال به رایانه میزبان ، به سیگنالهای RF خوانده و ترجمه می کند.در سند از کلمه "سنسور" به جای KA8G2 استفاده شده است.

مشخصات:

رابط سریال
رابط سریال 3 سیم SPI
این سنسور از رابط سریال 3 سیمه محیطی (SPI) پشتیبانی می کند.کنترل کننده میزبان می تواند از SPI برای نوشتن و خواندن رجیسترها در سنسور و خواندن اطلاعات حرکت استفاده کند.کنترل کننده میزبان همیشه ارتباط را آغاز می کند.سنسور هرگز انتقال داده را آغاز نمی کند.NCS ، SCLK و SDIO ممکن است مستقیماً توسط کنترل کننده میزبان هدایت شوند.هنگامی که داده ها از رجیسترهای سنسور خوانده می شوند ، ممکن است SDIO نیز توسط سنسور هدایت شود.
• NCS: تراشه ورودی را انتخاب می کند (کم فعال است).NCS برای فعال کردن SPI باید کم باشد.در غیر این صورت ، SDIO در حالت Z بالا قرار خواهد گرفت و SCLK نادیده گرفته خواهد شد.در صورت بروز خطای ارتباطی ، می توان از NCS برای تنظیم مجدد SPI نیز استفاده کرد.
• SCLK: ورودی ساعت.همیشه توسط کنترل کننده میزبان تولید می شود.
• SDIO: داده های ورودی / خروجی دو جهته
پروتکل انتقال
پروتکل انتقال یک اتصال 3 سیمه است ، پروتکل نیمه دو طرفه بین کنترل کننده میزبان و سنسور.تمام تغییرات داده در SDIO با لبه در حال سقوط در SCLK آغاز می شود.کنترل کننده میزبان همیشه ارتباط را آغاز می کند.سنسور هرگز انتقال داده را آغاز نمی کند.پروتکل انتقال از دو حالت عملیاتی زیر تشکیل شده است.
