سیمی ماوس بی سیم تراشه رابط USB یکپارچه تراشه ماوس نوری

نام تراشه: تراشه نوری ماوس
مدل تراشه موش: GZ-P001-1622

عملکرد پین:
توابع pinout تراشه به شرح زیر است:
D +، D-: خطوط داده دیفرانسیل رابط USB.هنگامی که از رابط USB استفاده نمی شود ، D + بالا کشیده می شود و D- کم متصل می شود.
PS2CLK / Ser ، PS2Data (Muse Warrior 20 O ، Mousse Warrior 20 V ، Mousse Warrior 24 Wheel): خط رابط PS / 2 موس ، به رابط میزبان متصل است.PS2CLK می تواند به عنوان خروجی پورت سریال ، متصل به تراشه درایور RS232 برای هدایت خط سریال TXD ماوس استفاده شود.هنگامی که استفاده نمی شود ، باید تعلیق شود (داخلی کشیده شود).
PS2CLK ، PS2Data (MouseWarrior24 EyeII): خط رابط PS / 2 موس ، به رابط میزبان متصل است.هنگامی که استفاده نمی شود ، باید تعلیق شود (داخلی کشیده شود).
RTS (MuseWarrior20 O ، MouseWarrior20V ، MouseWarrior24Wheel): ورودی سیگنال RTS سریال به مدار کمکی خارجی نیاز دارد.وقتی پین کم شد ، انتقال داده پورت سریال متوقف می شود و وقتی تراشه از کم به زیاد تغییر می کند ، تراشه مجدداً تنظیم می شود.هنگامی که از پورت سریال استفاده نمی شود ، باید این پین پایین کشیده شود.
ADB: خط داده رابط ADB ، وقتی استفاده نمی شود ، باید شناور بماند (کشش داخلی).
North، Sooth، East، West (MouseWarrior 20 V): با سنسور Intellink Electronics VersaPoint Connect وصل شوید.هنگامی که حداکثر نیروی خارجی بر روی سنسور وارد می شود ، باید یک مقاومت برای استفاده در مدار ادغام دوگانه برای تخلیه خازن به این پایه متصل شود (برای جزئیات بیشتر به نمونه مقدمه مراجعه کنید)
X1 ، X2 ، Y1 ، Y2 (MouseWarrior20 O ، MouseWarrior24 Wheel): برنامه نویسی یکپارچه نوری یا ورودی سیگنال قسمت مکانیکی ماوس ، افتادن لبه X1 قبل از افتادن لبه X2 به معنی تغییر راست ، لبه Y1 قبل از سقوط Y2 لبه است.مبدل فوتوالکتریک باید دارای یک مقاومت کششی باشد یا از یک ردیاب نوری ماشه Schmitt استفاده کند.
PD، SDIO، SCLK (MouseWarrior24 EyeII): این پایه ها را می توان مستقیماً به پایه های مربوط به سنسور ADNS2051 (کشش داخلی) متصل کرد.
Z1 / Down ، Z2 / Up (MuseWarrior24 Wheel ، MouseWarrior24 EyeII): ورودی کد یکپارچه نوری با کشیدن چرخ یا دکمه های پیمایش.این عملکرد را می توان از طریق پین دکمه ها فعال کرد.لبه سقوط Z1 قبل از سقوط لبه Z2 است که به معنی سر خوردن به سمت بالا است.توسط یک مقاومت داخلی کشیده می شود و مبدل یا دکمه فوتوالکتریک باید به زمین کشیده شود.
دکمه ها (Muse Warrior 24 Wheel، Mousse Warrior 24 Eye II): هنگام استفاده از عملکرد چرخ اسکرول ، این پین شناور است.هنگام استفاده از دکمه برای تولید عملکرد کشویی ، این پین زمین گرفته می شود و دکمه کشویی به پایه های Z1 / Down ، Z2 / Up متصل می شود (کشش داخلی).
En (MuseWarrior20 O ، MouseWarrior24Wheel): LED سیگنال رمزگذار نوری انتگرال را فعال می کند.خروجی تخلیه باز که می تواند جریان 24 میلی آمپر را جذب کند ، به مقاومت خارجی نیاز دارد.
En (MouseWarrior24 EyeII): سیگنال فعال کننده قدرت HDNS2000 (تراشه حسگر نوری).خروجی تخلیه باز ، که توسط یک مقاومت داخلی کشیده می شود ، به یک مدار کمکی خارجی نیاز دارد.
چپ ، راست ، مرکز: ورودی دکمه چپ ، راست و میانی ماوس.برای کشش داخلی ، سیگنال ورودی باید نزدیک زمین باشد.
چهارم (MuseWarrior20 V ، MouseWarrior24Wheel ، MouseWarrior24 EyeII): دکمه 4 ماوس را وارد کنید.برای کشش داخلی ، سیگنال ورودی باید نزدیک زمین باشد.
5th (MouseWarrior24 EyeII): دکمه 5 ماوس را وارد کنید.برای کشش داخلی ، سیگنال ورودی باید نزدیک زمین باشد.
CExt: وقتی USB برای بررسی وضعیت بیدار شدن به حالت تعلیق در می آید ، از این پین برای بیدار کردن پردازنده به صورت دوره ای استفاده می شود.مدار RC خارجی لازم است.
Pull to GND: از این پایه برای زمین زدن محصول نهایی MouseWarrior استفاده می شود.
XOut، XIn: اسیلاتور سرامیکی 6 مگاهرتز خارجی (نوسان ساز کوارتز ممکن است باعث بی ثباتی شود) ، به هیچ وسیله کمکی دیگری نیازی نیست.یک سیگنال ساعت 6 مگاهرتز خارجی نیز می تواند به پین ​​XIn وارد شود و پین XOut باید شناور باشد.
GD: زمین برق.
Vcc: قطب مثبت منبع تغذیه.
شکل 2
ویژگی های کار و شرح رابط:
تراشه MouseWarrior هنگام روشن شدن یک سری عملیات بازنشانی را انجام می دهد.وقتی برق فقط روشن شد ، تمام کشش های داخلی غیرفعال می شوند و در حین عملیات تنظیم مجدد فعال می شوند.پس از انجام مراحل اولیه ، MousseWarrior تشخیص می دهد که رابط ماوس فعال است.اگر در 5 ثانیه هیچ رابط فعال شناسایی نشود ، MousseWarrior به طور پیش فرض از حالت رابط PS / 2 استفاده می کند.
هنگام استفاده از حالت رابط سریال جهانی USB ، MouseWarrior به عنوان یک دستگاه استاندارد رابط انسان و ماشین (HID) ، سازگار با درایورهای استاندارد استفاده می شود و کد کشور 0 است. MouseWarrior 20 O 3 کلید ماوس را تعریف می کند ، Mouse Warrior 20V 4 کلید ماوس را تعریف می کند ، Mouse Warrior 24 Wheel و Mouse Warrior 24 Eye II 4 کلید ماوس و چرخ اسکرول را تعریف می کند.
هنگام استفاده از حالت رابط PS / 2 ، دستگاه MouseWarrior به عنوان 0 علامت گذاری شده است که کلیدهای چپ ، مرکز و راست را برای سازگاری با درایو استاندارد سیستم تعریف می کند.MouseWarrior 24 Wheel و Mouse Warrior 24 EyeII با تجهیزات رابط PS / 2 پروتکل Microsoft Internet Explorer TM سازگار هستند.شماره دستگاه آنها را می توان 3-با دستگاه چرخ دار متصل یا 4-دکمه چهارم متصل تعریف کرد.
از آنجا که در حال حاضر از ADC (Bus Computer Desktop Bus Apple Desktop Bus) و ماوس سریال کمتر استفاده می شود ، در اینجا تکرار نمی شوند.علاقه مندان می توانند به ادبیات مربوطه مراجعه کنند.
مدار برنامه:
شکل 2 مدار ماوس را که با MouseWarrior 20 V طراحی شده است نشان می دهد و مدار رابط سنسور در شکل مشخص شده است.این مدار از رابط های USB ، ADC ، PS / 2 و سریال پشتیبانی می کند.خوانندگان می توانند با توجه به نیاز خود انتخاب کنند و کاربران نهایی نیز می توانند رابط مناسب را انتخاب کنند.

پارامترهای الکتریکی ماوس بی سیم:

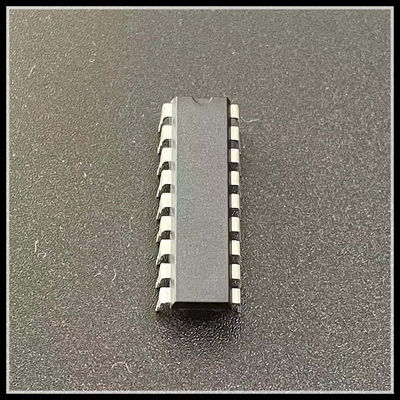

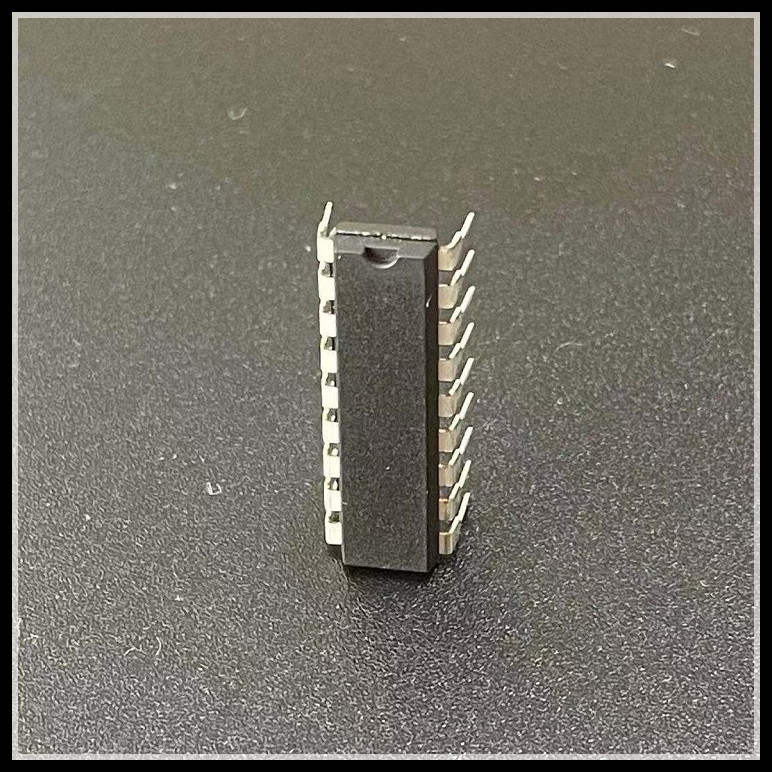

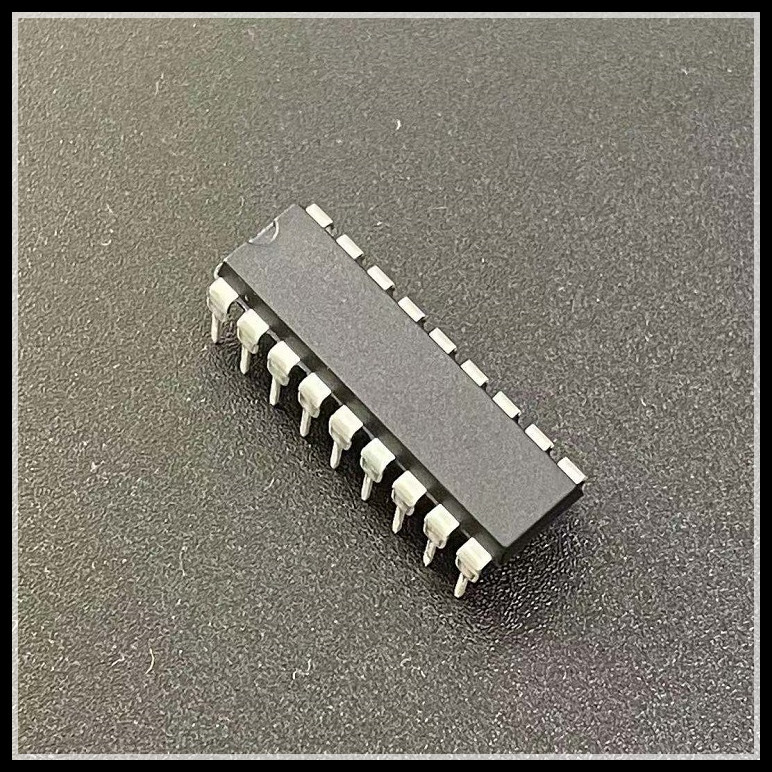

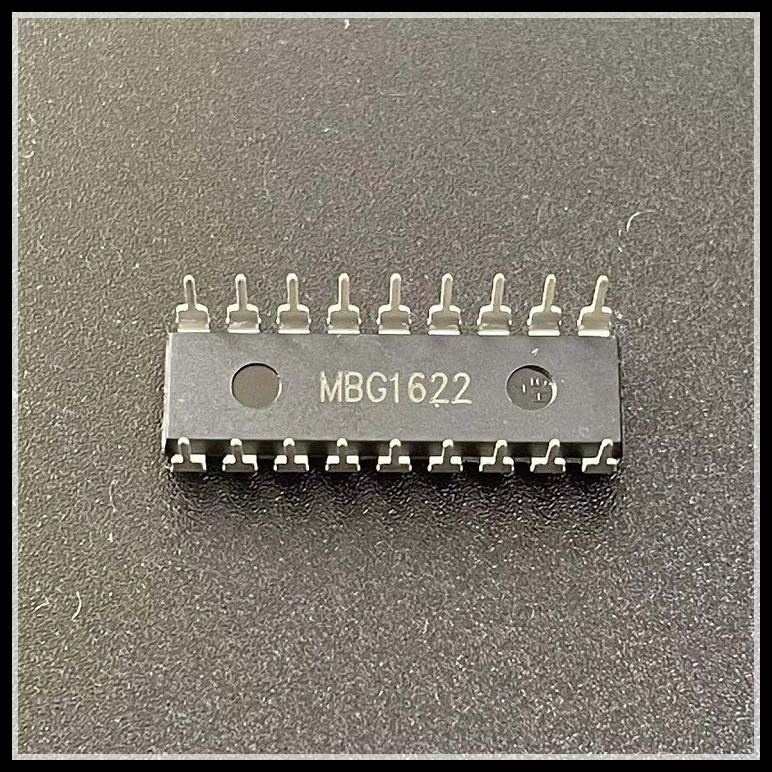

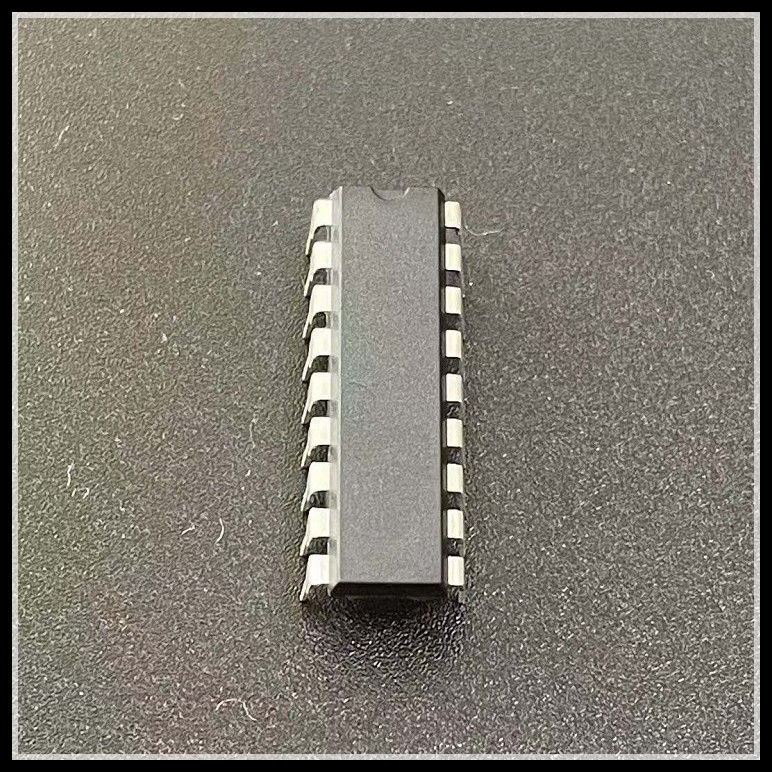

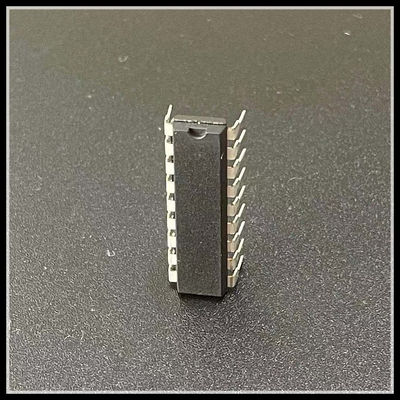

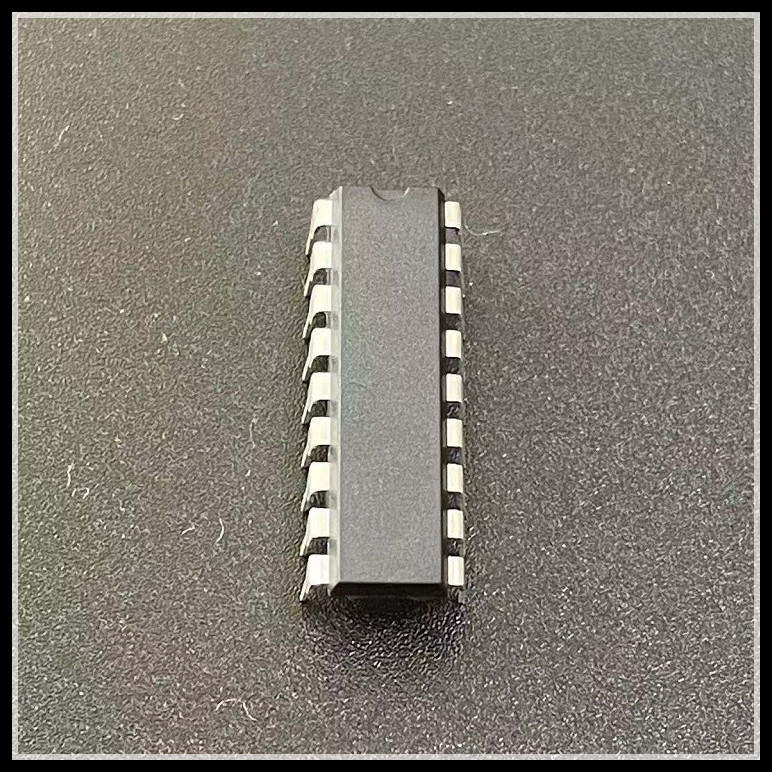

ارائه تصویر محصول:
