اطلاعات تکمیلی

کاربرد:	سیستم بانکی ، سیستم POS تجاری ، سیستم کنترل دسترسی حضوری و سیستم مدیریت اعضا	اتصال:	یو اس بی
مواد:	مطلق	وزن:	121 گرم
اندازه:	140mm * 43.5mm * 41.5mm	دمای کار:	-20 درجه سانتیگراد -60 درجه سانتیگراد
برجسته کردن:	خواننده کارت پستال , خواننده rfid بدون تماس

توضیحات محصول

معرفی محصول:
ترمینال خواندن نوار مغناطیسی کش رفتن دستی یک دستگاه خواندن با اطمینان بالا برای خواندن اطلاعات نوار مغناطیسی در زمینه های تجاری مانند سیستم های بانکی ، سیستم های POS تجاری ، سیستم های کنترل دسترسی به سیستم و سیستم های مدیریت اعضا است. با وجود دو لامپ نور و صدا ، مصرف کم انرژی ، ظاهر زیبا و سازگاری قوی ، می تواند به صورت خودکار کارتهای مغناطیسی با تراکم و استانداردهای مختلف را شناسایی کند. مناسب برای انواع محیط های سیستم ، می تواند به انواع میکرو رایانه ها ، پایانه ها و دستگاه های POS مجهز شود. چندین آهنگ (آهنگ 1 تا 3) را می توان همزمان خواند. این محصول برای اتصال به محیط سیستم PC بسیار ساده و راحت است ، هیچ منبع تغذیه خارجی لازم نیست. می توانید مستقیماً از USB بگیرید.

نقشه فیزیکی محصول:

پارامتر فنی:

استاندارد کارت مغناطیسی	ISO7811 / 7812
اندازه محصول	140mm * 43.5mm * 41.5mm
ضخامت کارت	0.76 میلی متر ± 0.08 میلی متر
روش خواندن کارت	F2F
سرعت کش رفتن کارت	10-150cm / sec (4-60 اینچ / ثانیه)
تراکم ضبط	TK1 = 210 ； TK2 = 75 TK3 = 210 (BPI
ولتاژ منبع تغذیه	توان رابط USB ، DC5V ± 5٪
نوسان منبع تغذیه	حداکثر 50mVp-p
جاری	65mA (حداکثر)
وزن	RC4100≈190g؛ HRC4200≈100g
زندگی سر	00500،000 بار
عرض آهنگ	1.5 میلی متر
موقعیت عملیاتی	سرپوشیده
روش رابط	یو اس بی
ظاهر	شاخص 1: چراغ سبز ، نور نشانگر خواندن صحیح کارت است
	2: چراغ قرمز ، نور خطای خواندن کارت را نشان می دهد

نیازهای محیطی:

دمای کار	-20 ~ 50 ° C
رطوبت عملیاتی	20٪ ～ 90٪ RH
دمای ذخیره سازی	-30 ～ 70
رطوبت ذخیره سازی	0٪ ～ 95٪ RH

نحوه استفاده:

USB را به رابط USB رایانه متصل کنید و کارت مغناطیسی کاربر یا گذرنامه را در جهت شناسایی محصول بکشید تا داده های موجود در کارت مغناطیسی یا گذرنامه را بخوانید.

قالب داده:
پس از مطالعه موفقیت آمیز داده های نوار مغناطیسی ، با فرمت زیر به رایانه ارسال می شود:

SS	داده کارت مغناطیسی	ES	CR	TK
٪	داده ها	؟	0x0d	آهنگ اول
؛	داده ها	؟	0x0d	مسیر دوم
+	داده ها	؟	0x0d	مسیر سوم

قالب داده به اطلاعات کارتهای مغناطیسی راه آهن اول ، دوم و سوم اشاره دارد که پس از جابجایی کارت از دستگاه به رایانه منتقل می شود. از برنامه PRO می توان برای پیکربندی پارامترها برای پاسخگویی به نیازهای مختلف برنامه استفاده کرد.

برنامه تنظیم پارامتر:
برنامه تنظیم عملکرد مدل رابط صفحه کلید USB را یکپارچه می کند و رابط "صفحه کلید" را روی رابط برنامه انتخاب می کند.

1. در رابط "One Track" ، "Two Tracks" و "Three Tracks" در مقابل () بدین معنی است که دستگاه بعد از تعویض کارت ، داده ها را در مسیر مربوطه روی کارت مغناطیسی باز می گرداند. در مقابل ، دستگاه داده های موجود در مسیر مربوطه را بر نمی گرداند.
2. "یک برگه کالسکه برگشتی" ، "بازگشت کالسکه دو مسیر" ، "بازگشت کالسکه سه مسیر" را انتخاب کنید () رابط ، دستگاه 0x0D (شش ضلعی ، بازگشت کالسکه) را بعد از داده های مربوطه () اضافه می کند. برعکس ، 0x0D را بعد از داده های مربوطه اضافه نمی کند.
3. "Buzzer" را انتخاب کنید () ، دستگاه بعد از جابجایی کارت ، صدای شما را خواهد داشت ، صدای زنگ موفقیت آمیز صدا خواهد شد ، و دستگاه سه بار صدا می کند. اگر آن را انتخاب نکنید ، دستگاه بعد از جابجایی کارت ، فوری شنیداری نخواهد داشت.
4. "انتخاب پسوندها" () ، پیشوند داده اول برای اولین بار پسوند "٪" است؟ '، پیشوند آهنگ دوم': '، پسوند'؟ '، پیشوند آهنگ سوم' + '، پسوند'؟ " در صورت عدم انتخاب ، داده های برگشتی توسط دستگاه داده های پسوند ندارند.
5. "اتصال" به معنای اتصال به دستگاه از طریق درگاه ارتباطی "USB Keyboard Port" است. تا زمان وصل شدن برنامه ، دکمه "تنظیمات" کار نخواهد کرد.
6. دکمه "تنظیمات" ، کامپیوتر پارامترهای پیکربندی شده رابط را به دستگاه منتقل می کند. دستگاه ذخیره می شود (با حافظه فلش ، لازم نیست هر بار یکبار پارامترها را پیکربندی کنید ، طبق آخرین تنظیمات اجرا می شود). بلافاصله قوانین جدید را دنبال کنید.

محل منبع:	شنژن چین
نام تجاری:	guangzhi
گواهی:	CE、FCC、RoHS
شماره مدل:	GZ-K002023-40

مقدار حداقل تعداد سفارش:	1pcs
قیمت:	To be quoted
جزئیات بسته بندی:	اندازه بسته بندی محصول انفرادی: 235 * 150 * 50 میلی متر ، اندازه کارتن: 482 * 320 * 275؛
زمان تحویل:	10-20 روز کاری
شرایط پرداخت:	T / T ، پی پال
قابلیت ارائه:	100000pcs

رابط کاربری کارت خوان Rfid رابط USB ، قابلیت اطمینان بالا با کارت کارت پستال

خواننده کارت پستال

خواننده rfid بدون تماس

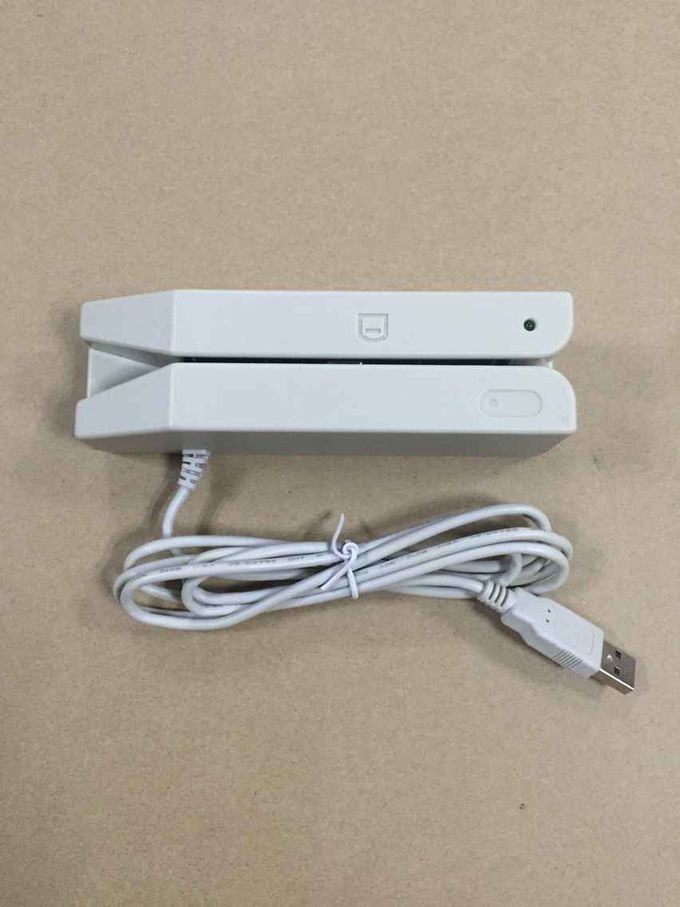

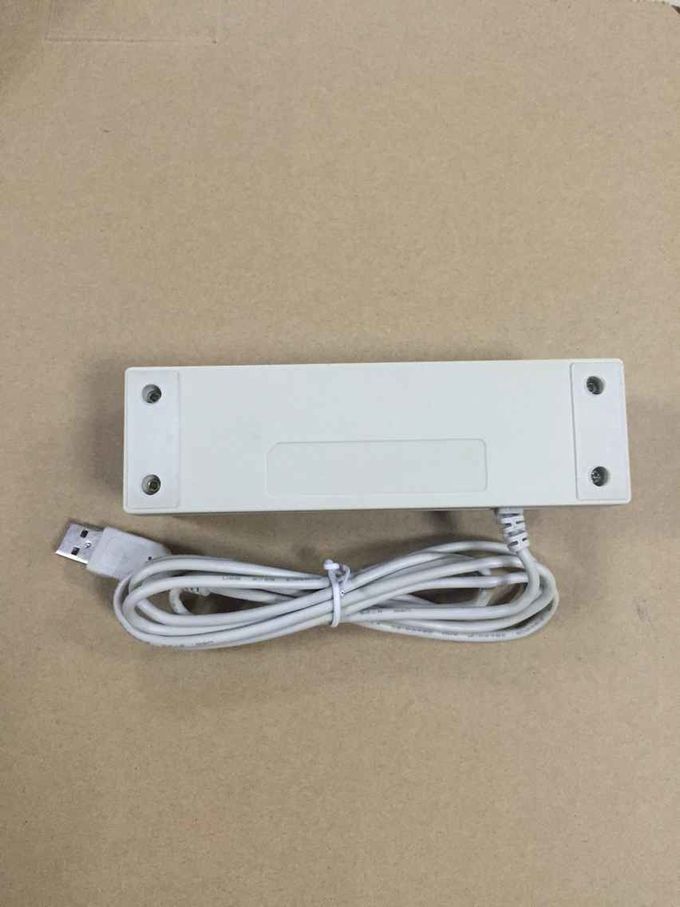

نقشه فیزیکی محصول:

پارامتر فنی:

استاندارد کارت مغناطیسی

ISO7811 / 7812

اندازه محصول

140mm * 43.5mm * 41.5mm

ضخامت کارت

0.76 میلی متر ± 0.08 میلی متر

روش خواندن کارت

F2F

سرعت کش رفتن کارت

10-150cm / sec (4-60 اینچ / ثانیه)

تراکم ضبط

TK1 = 210 ； TK2 = 75 TK3 = 210 (BPI

ولتاژ منبع تغذیه

توان رابط USB ، DC5V ± 5٪

نوسان منبع تغذیه

حداکثر 50mVp-p

جاری

65mA (حداکثر)

وزن

RC4100≈190g؛ HRC4200≈100g

زندگی سر

00500،000 بار

عرض آهنگ

1.5 میلی متر

موقعیت عملیاتی

سرپوشیده

روش رابط

یو اس بی

ظاهر

شاخص 1: چراغ سبز ، نور نشانگر خواندن صحیح کارت است

2: چراغ قرمز ، نور خطای خواندن کارت را نشان می دهد

نیازهای محیطی:

دمای کار

-20 ~ 50 ° C

رطوبت عملیاتی

20٪ ～ 90٪ RH

دمای ذخیره سازی

-30 ～ 70

رطوبت ذخیره سازی

0٪ ～ 95٪ RH

نحوه استفاده:

USB را به رابط USB رایانه متصل کنید و کارت مغناطیسی کاربر یا گذرنامه را در جهت شناسایی محصول بکشید تا داده های موجود در کارت مغناطیسی یا گذرنامه را بخوانید.

قالب داده: پس از مطالعه موفقیت آمیز داده های نوار مغناطیسی ، با فرمت زیر به رایانه ارسال می شود:

SS

داده کارت مغناطیسی

ES

CR

TK

٪

داده ها

؟

0x0d

آهنگ اول

؛

داده ها

؟

0x0d

مسیر دوم

+

داده ها

؟

0x0d

مسیر سوم

برنامه تنظیم پارامتر: برنامه تنظیم عملکرد مدل رابط صفحه کلید USB را یکپارچه می کند و رابط "صفحه کلید" را روی رابط برنامه انتخاب می کند.

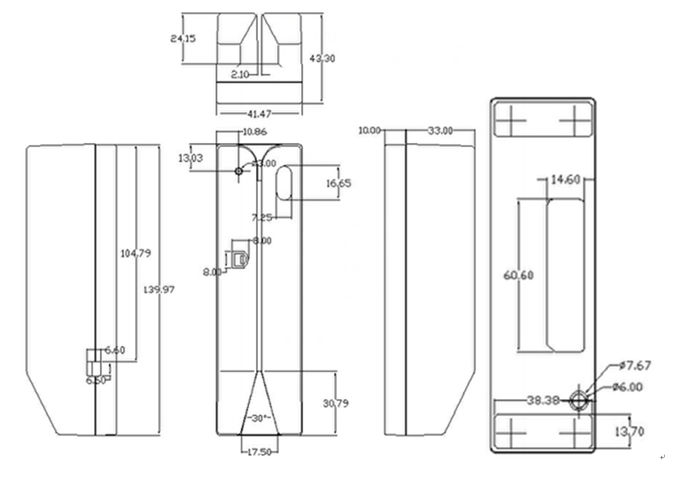

نمودار ظاهری:
